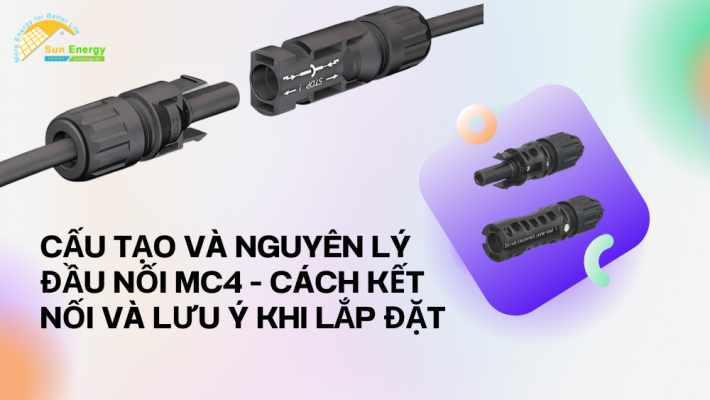

Cấu tạo và nguyên lý đầu nối MC4 – Cách kết nối và lưu ý khi lắp đặt

Đầu nối MC4 là tiêu chuẩn kết nối được sử dụng phổ biến trong các công trình lắp đặt năng lượng mặt trời, đảm bảo an toàn điện, tránh rò rỉ, giúp bảo vệ hệ thống điện năng lượng mặt trời trong thời gian dài và ổn định. Bài viết này hãy cùng Ánh Dương tìm hiểu chi tiết về thiết bị này, cấu tạo, nguyên lý hoạt động, cách kết nối và những lưu ý khi lắp đặt thiết bị này.

Đầu nối năng lượng mặt trời MC4 là gì?

Các tấm pin mặt trời được kết nối với dây cáp để mang điện được tạo ra đến mạch mặt trời. Kết nối của cáp năng lượng mặt trời được thực hiện bằng cách sử dụng đầu nối PV tiêu chuẩn, thường được gọi là đầu nối năng lượng mặt trời MC4

Hầu hết các tấm pin mặt trời hiện đại được làm bằng dây dẫn có đầu nối MC4 ở hai đầu. MC4 là đầu nối mà nó kết nối với các đường dây điện trong hệ thống quang điện mặt trời. Đầu nối MC4 cho hệ thống dây nối tiếp và song song giúp tiết kiệm thời gian và an toàn cho các tấm pin trong hệ thống điện mặt trời.

Thuật ngữ “MC” là viết tắt của tên “Multi Contact” của nhà sản xuất Hoa Kỳ. Số 4 đại diện cho mặt cắt ngang của pin tính bằng mm2. Ưu điểm của đầu nối năng lượng mặt trời MC4 là chúng có thể được lắp ráp với nhau bằng tay. Sau khi kết nối, bạn chỉ có thể nới lỏng kết nối phích cắm bằng một công cụ thích hợp. Điều này ngăn chặn bất kỳ sự cố tình cờ nào của kết nối phích cắm MC4 khi kéo cáp năng lượng mặt trời.

Cấu tạo và nguyên lý làm việc của đầu nối năng lượng mặt trời MC4

Cấu trúc của đầu nối MC4 tương tự như của một ổ cắm. Nó bao gồm hai phần: một đầu nối MC4 nữ và một đầu nối MC4 nam. Đối với đầu nối MC4, bạn chỉ có thể kết nối cáp năng lượng mặt trời có đường kính thích hợp. Nếu không, kết nối sẽ không được đóng đúng cách.

Thích hợp nhất là cáp năng lượng mặt trời cách điện kép, ngoài lớp cách nhiệt thông thường còn có lớp áo bên ngoài màu đen bảo vệ nó khỏi tia UV. Do đó, loại cáp năng lượng mặt trời này có khả năng chống chịu với ánh nắng và thời tiết nên không bị ảnh hưởng bởi nhiệt độ, độ ẩm và sự thay đổi nhiệt độ. Ngoài ra, đầu nối năng lượng mặt trời MC4 có các điện trở này.

Cách kết nối với đầu nối MC4

  • Dùng dụng cụ rút dây như kìm để tuốt phần vỏ dây điện
  • Chuẩn bị phần MC4, đảm bảo phần lõi kim loại được tuốt dài khoảng 10-15mm.
  • Dùng kìm bấm cos chuyên dụng, chọn đường kính dây 2 hoặc 4 hoặc 6mm phù hợp, ấn mạnh bằng kìm.
  • Đưa dây năng lượng mặt trời đã được ép vào lõi đầu nối MC4 vào vỏ đầu nối MC4 cho đến khi nghe thấy tiếng “tách” nhẹ, chứng tỏ rằng lõi đã được đặt chắc chắn trong vỏ. Việc này chỉ thực hiện một lần, nếu có lỗi coi như hỏng, đừng cố sửa mà nên bấm phần đầu mới. Làm như vậy tương tự đối với đầu nối MC4.
  • Lắp miếng đệm cao su vào vỏ và siết chặt đai ốc đầu nối MC4. Nếu bạn không lắp hoặc không chèn đầy đủ miếng đệm cao su, MC4 của bạn không chống thấm nước và sẽ xuống cấp nhanh chóng theo thời gian.
  • Dùng dụng cụ tháo lắp MC4 (MC4 Tool) hoặc siết đai ốc bằng tay.
  • Kiểm tra cáp năng lượng mặt trời, MC4 bằng cách kéo nhẹ cáp MC4 và cáp nguồn DC. Điều này cần được thực hiện để xác nhận rằng MC4 được kết nối tốt với dây dẫn. Hãy chắc chắn rằng bạn có một kết nối tốt sau một vài năm sử dụng.
  • Cuối cùng, hãy nhớ không ngắt kết nối MC4 khi trời đang nắng và hệ thống điện mặt trời đang phát điện, nếu không có thể gây bỏng hoặc điện giật do phóng điện hồ quang.

Các lưu ý khi lắp đặt đầu nối MC4

Đầu nối MC4 là một bổ sung chi phí thấp cho tổng chi phí của hệ thống năng lượng mặt trời, nhưng rất quan trọng đối với hiệu suất và an toàn của hệ thống. Đầu nối MC4 là tiếp điểm trong mạch điện hiệu điện thế cao áp (HVDC), nơi có sự phóng điện mạnh tạo ra hồ quang nhiệt độ rất cao. Cos MC4 cần phải cẩn thận và kỹ lưỡng khi nhấn, nếu nhấn MC4 không chuẩn có thể xảy ra:

  • Tiết diện nhỏ của điểm tiếp xúc không thể truyền tải điện năng của hệ thống pin mặt trời tốt, dẫn đến sản lượng điện của toàn hệ thống thấp hơn.
  • Tiếp điểm không chắc chắn, dễ làm đứt dây DC, gây hở mạch và tắt toàn bộ hệ thống điện mặt trời.
  • Điểm tiếp xúc đôi khi bị ngắt dẫn đến phóng điện hồ quang, cháy MC4 và cháy lan sang các biến tần nối lưới, đường dây nguồn DC và các thiết bị khác của hệ thống, gây nguy hiểm về tài sản và phá hủy hệ thống phát điện mặt trời.
